Αντλίες Νερού Υποβρύχιες, Λυμάτων, Γεωτρήσεων, Κυκλοφορητές
Η ORCA PUMPS είναι μια οικογενειακή επιχείρηση που ιδρύθηκε το 1991
με την επωνυμία Α.Παπαδόπουλος & ΣΙΑ Ο.Ε. και αρχικά ασχολήθηκε
με το εμπόριο και την επισκευή υποβρύχιων αντλιών και κινητήρων.
H γκάμα των προϊόντων μας περιλαμβάνει:
με την επωνυμία Α.Παπαδόπουλος & ΣΙΑ Ο.Ε. και αρχικά ασχολήθηκε
με το εμπόριο και την επισκευή υποβρύχιων αντλιών και κινητήρων.
H γκάμα των προϊόντων μας περιλαμβάνει:
- Υποβρύχιες Αντλίες Γεωτρήσεων
- Αντλίες Λυμάτων και Ακαθαρτών

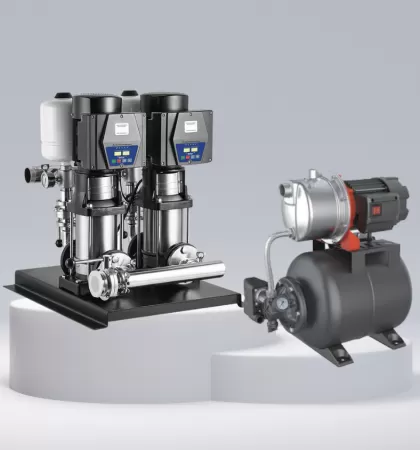

- Φυγοκεντρικές Αντλίες, πιεστικά

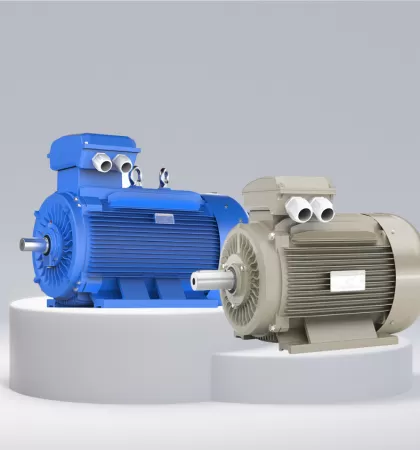

- Ηλεκτροκινητήρες
- Κυκλοφορητές
ΚΑΤΗΓΟΡΙΕΣ ΠΡΟΪΟΝΤΩΝ

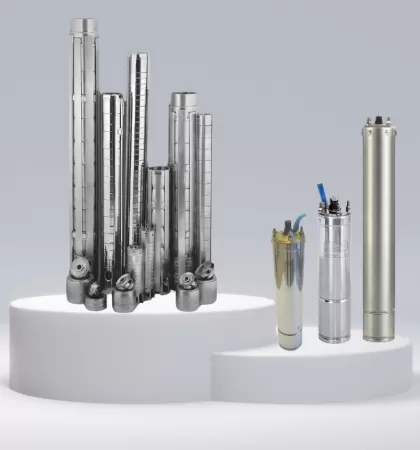

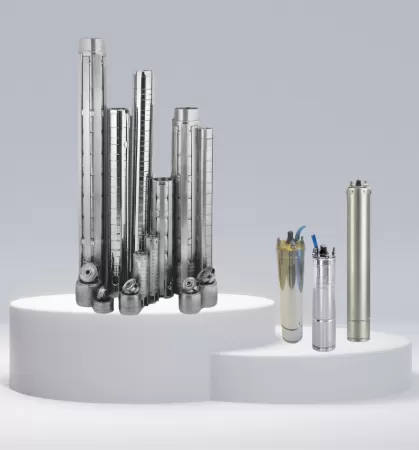

Υποβρύχιες Αντλίες - Πομόνες γεωτρήσεων απο 3" έως 10".
Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Πομόνες νερού γεωτρήσεων, Υποβρύχιες αμφίβιες αντλίες άρδευσης,Υποβρύχιες αντλίες γεωτρήσεων, Ανοξείδωτες υποβρύχιες αντλίες γεωτρήσεων, Υποβρύχια μοτέρ γεωτρήσεων, Υποβρύχιες αντλίες πηγαδιών, Μοτέρ για πομόνες καθώς και Παρελκόμενα για υποβρύχιες αντλίες γεωτρήσεων-πομόνες. Δείτε τις διαθέσιμες επιλογές υποβρύχιων αντλιών και συγκρίνετε τιμές στις υποβρύχιες αντλίες που ταιριάζουν καλύτερα στις απαιτήσεις σας.

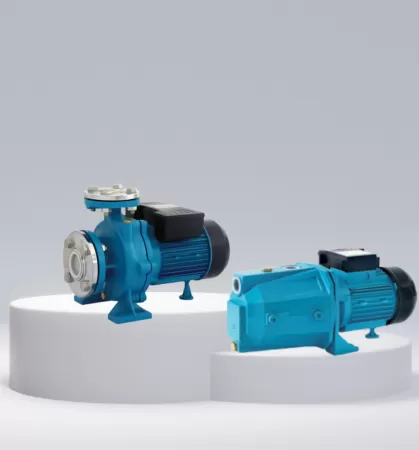

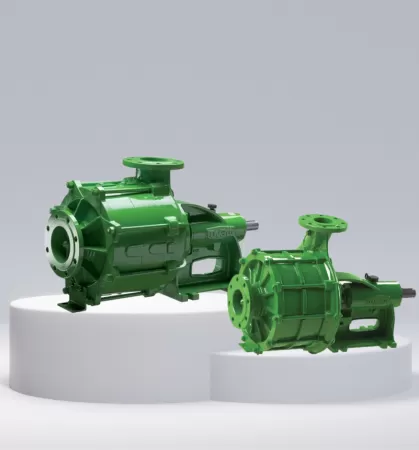

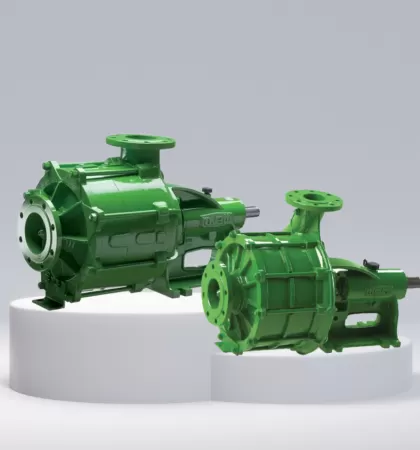

Αντλίες Φυγοκεντρικές
Παρακάτω μπορείτε να βρείτε μια μεγάλη ποικιλία από Φυγοκεντρικές Αντλίες Νερού όπως Μονοβάθμιες, Διβάθμιες αλλά και Πολυβάθμιες Φυγοκεντρικές Αντλίες. Μπορείτε να διαβάσετε τον οδηγό μας για το πως επιλέγουμε μια φυγοκεντρική αντλιά νερού ΕΔΩ. Σε περίπτωση επισκευής της αντλίας νερού σας μπορείτε να δείτε τα ενημερωτικά μας βιντο στο youtube μιας αποσυναρμολόγησης και συναρμολόγησης μιας φυγοκεντρικής αντλιας νερού εδώ.

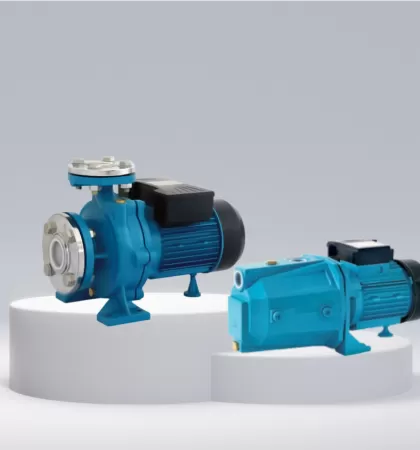

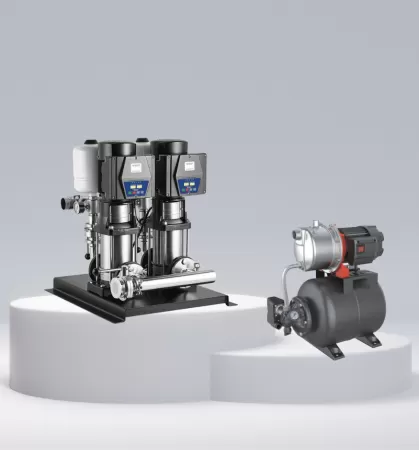

Αντλίες επιφανείας φυγοκεντρικές κατάλληλες για πιεστικά, για πότισμα κήπων, ύδρευση, άρδευση κτλ.
Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Περιφερειακές όπως και Πολυκυβικές φυγοκεντρικές αντλίες επιφανείας, Αντλίες νερού αυτομάτου αναρροφήσεως, Αντλίες ελεύθερου άξονα/ Αντλητικά Συγκροτήματα καθώς και Ανοξείδωτες αντλίες νερού. Δείτε τις διαθέσιμες επιλογές αντλιών επιφανείας και συγκρίνετε τιμές στις αντλίες επιφανείας που ταιριάζουν καλύτερα στις απαιτήσεις σας.

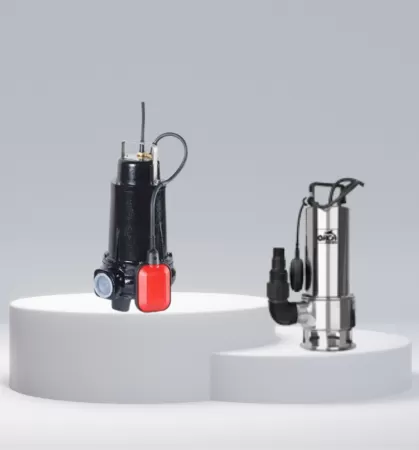

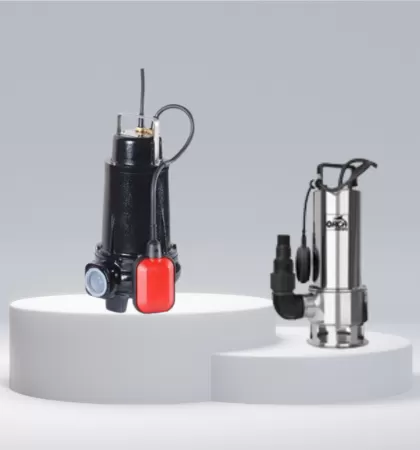

Αντλίες Λυμάτων, Ακαθάρτων, Αποστράγγισης, Εργοταξιακές.
Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Αντλίες Λυμάτων – Ακαθάρτων, Βυθιζόμενες – Υποβρύχιες και Επιφανείας, Αντλίες λυμάτων με κοπτήρες, Αντλίες Αποστράγγισης λυμάτων, Όμβριων υδάτων, λάσπης, oικιακές για WC και βόθρους, καθώς και βαρέως τύπου. Δείτε τις διαθέσιμες επιλογές αντλιών λυμάτων και συγκρίνετε τιμές στις αντλίες ακαθαρτών που ταιριάζουν καλύτερα στις απαιτήσεις σας.

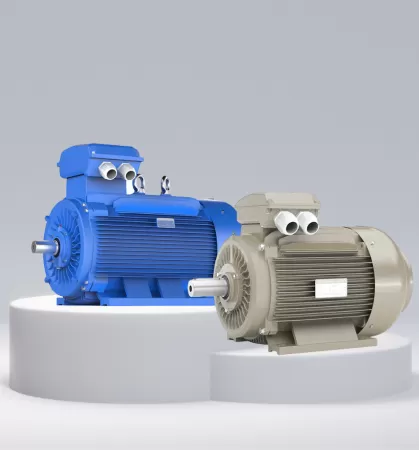

Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Ηλεκτροκινητήρες - Μοτέρ για αντλίες νερού: ηλεκτρικά μοτέρ για αντλία, μοτέρ αντλία/αντλιών νερού, μοτερ για πομονες, λύσεις για μοτέρ για φυγοκεντρική αντλία και υποβρύχια μοτέρ για νερό γεώτρησης. Μονοφασικά & τριφασικά με υψηλή απόδοση για κάθε εφαρμογή. Δείτε τις διαθέσιμες επιλογές ηλεκτροκινητήρων και συγκρίνετε τιμές στα προϊόντα που ταιριάζουν καλύτερα στις απαιτήσεις σας.

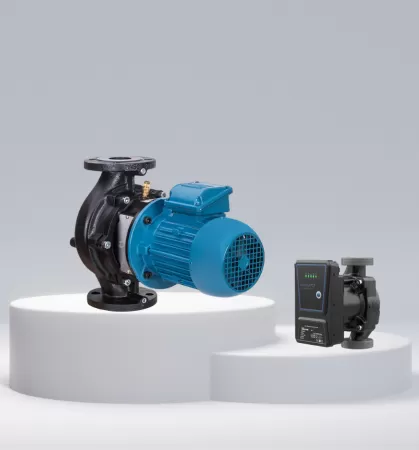

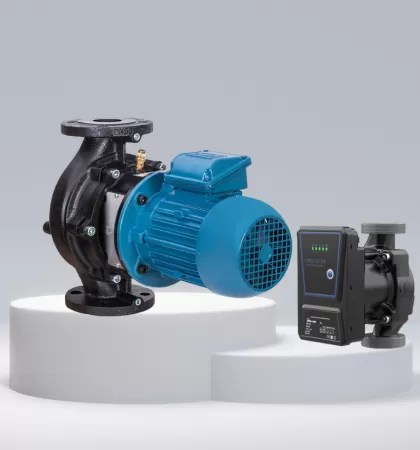

Κυκλοφορητές με σπείρωμα, Κυκλοφορητές με φλάντζα, Αντλίες In-line.
Οι κυκλοφορητές νερού για θέρμανση αποτελούν βασικό στοιχείο σε κάθε σύγχρονο σύστημα θέρμανσης. Ο ρόλος τους είναι να εξασφαλίζουν τη συνεχή και ομοιόμορφη ροή του ζεστού νερού μέσα στο δίκτυο σωληνώσεων ώστε η θερμότητα να διανέμεται αποδοτικά σε όλα τα θερμαντικά σώματα του σπιτιού ή του επαγγελματικού χώρου. Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Κυκλοφορητές με σπείρωμα, Κυκλοφορητές με φλάντζα και Αντλίες κυκλοφορητές In-line. Για την επιλογή του κυκλοφορητή διαβάστε τις οδηγίες εδώ.

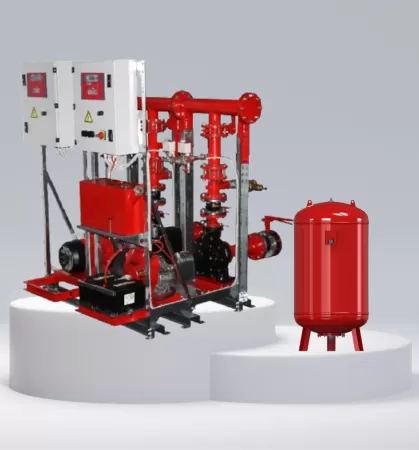

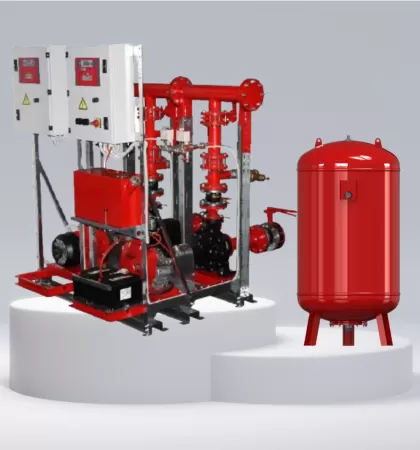

Αυτόματα πυροσβεστικά συγκροτήματα και πυροσβεστικές αντλίες σύμφωνα με τις προδιαγραφές της Πυροσβεστικής Υπηρεσίας.
Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από Αυτόματα πυροσβεστικά συγκροτήματα όπως και Πυροσβεστικές αντλίες. Δείτε τις διαθέσιμες επιλογές αυτομάτων πυροσβεστικών συγκροτημάτων και συγκρίνετε τιμές στα πυροσβεστικά που ταιριάζουν καλύτερα στις απαιτήσεις σας.

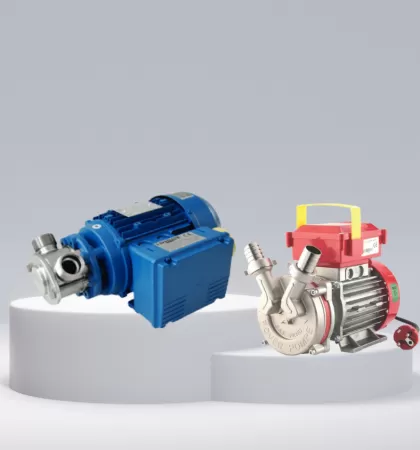

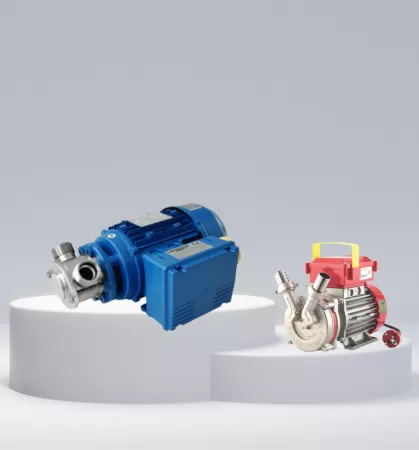

Ειδικές Αντλίες.
Παρακάτω μπορείτε να βρείτε μεγάλη ποικιλία από ανοξείδωτες αντλίες για τρόφιμα, αντλίες κρασιού-λαδιού ειδικές για βιομηχανία τροφίμων, χλωριωτές, με ελαστική πτερωτή για μούστο, γάλα, λάδι, κρασί κτλ. Δείτε τις διαθέσιμες επιλογές ειδικών αντλιών και συγκρίνετε τιμές στις αντλίες που ταιριάζουν καλύτερα στις απαιτήσεις σας.
ΥΠΗΡΕΣΙΕΣ
H ORCA PUMPS, μπορεί να σας προτείνει
και να δώσει λύσεις για κάθε εφαρμογή άντλησης
και να δώσει λύσεις για κάθε εφαρμογή άντλησης
το εξειδικευμένο συνεργείο μας είναι στη διάθεσή σας για εργασίες τοποθέτησης-εγκατάστασης, συντήρησης και επισκευής οποιασδήποτε αντλίας νερού και ηλεκτροκινητήρων.
Επισκευές
Εγκατάσταση
Συντήρηση
ΤΕΧΝΙΚΑ ΑΡΘΡΑ
Στα άρθρα μας θα βρείτε χρήσιμες συμβουλές και τεχνικές πληροφορίες από την πολυετή εμπειρία μας στον χώρο!
09 Νοέ
Υπολογισμός κυκλοφορητή θέρμανσης
Οι κυκλοφορητές των εγκαταστάσεων κεντρικής θέρμανσης πρέπει :
• Να αποδίδουν την αναγκαία παροχή νερού για την θέρμανση του χώρου- παροχή Q (m³/h)
• Να υπερνικούν τις τριβές που παρατηρούνται κατά την ροή του ζεστού νερού μέσα στην εγκατάσταση- μανομετρικό ύψος H (m)
Λειτουργίες Κυκλοφορητή
1. Πως να υπολογίσετε την παροχή Q (m3/h) για την επιλογή του κυκλοφορητή
Την παροχή του κυκλοφορητή σε κυβικά νερού ανά ώρα (m³/h), μπορούμε να την υπολογίσουμε αν διαιρέσουμε την ισχύ σε Kcal/h του λέβητα με το 15.000, όταν η διαφορά θερμοκρασίας νερού μεταξύ της θερμοκρασίας εισαγωγής και της θερμοκρασίας επιστροφής, είναι ίση με 15 βαθμούς Κελσίου.
Πολλοί υπολογίζουν την διαφορά θερμοκρασίας μεταξύ προσαγωγής και επιστροφής του νερού κατά 20 βαθμούς Κελσίου. Με αυτό το δεδομένο, διαιρούμε την ισχύ του λέβητα με το 20.000.
Σε ενδοδαπέδιες θερμάνσεις διαιρούμε την ισχύ σε Kcal/h του λέβητα με το 7.000.
Οι παραπάνω προσεγγιστικές τιμές είναι παραδοχές που δεν αντικαθιστούν σε καμία περίπτωση την μηχανολογική μελέτη.
Παράδειγμα:
Λέβητας 75.000 kcal/h σε νέα πολυκατοικία 4 διαμερισμάτων (αυτονομία):
Q = 75.000 / 15.000 = 5 m³/h (για ΔT=15°C).
2. Πως να υπολογίσετε το μανομετρικό ύψος για την επιλογή του κυκλοφορητή
Κλασικό Δισωλήνιο Σύστημα
Χρησιμοποιήστε ένα εύρος 1.5 - 3.5 m για τον υπολογισμό του μανομετρικού ύψους.
Δισωλήνιο Σύστημα Ομπρέλας
Χρησιμοποιήστε ένα εύρος 2 - 4 m για τον υπολογισμό του μανομετρικού ύψους.
Μονοσωλήνιο Σύστημα
Χρησιμοποιήστε ένα εύρος 3 - 6 m ανάλογα με τον αριθμό των θερμαντικών σωμάτων ανά βρόχο.
Θέρμανση με σώματα (δισωλήνιο)
Επειδή, σε αυτήν την εφαρμογή, οι απώλειες πίεσης παρουσιάζουν διακυμάνσεις λόγω της απόστασης μεταξύ του κυκλοφορητή και των καλοριφέρ, συνιστούμε τη ρύθμιση του κυκλοφορητή σε λειτουργία ελέγχου «αναλογικής πίεσης»
Θέρμανση με σώματα (μονοσωλήνιο)
Για την θέρμανση με σώματα μονού σωλήνα, η παροχή είναι κατά κανόνα σταθερή, πράγμα που σημαίνει ότι οι απώλειες πίεσης είναι υψηλές. Συνεπώς για αυτόν τον τύπο εφαρμογής, οι κυκλοφορητές θα πρέπει να ρυθμίζονται στη λειτουργία ελέγχου <<σταθερής ταχύτητας>>
Ενδοδαπέδια Θέρμανση
Σε αυτά τα συστήματα θέρμανσης, η απαίτηση ογκομετρικής παροχής εξαρτάται από τον αριθμό των χώρων που πρόκειται να θερμανθούν. Δεδομένου ότι η απόσταση μεταξύ του κυκλοφορητή και του συλλέκτη της ενδοδαπέδιας στον οποίο συνδέονται οι σωλήνες είναι μικρή οι απώλειες πίεσης είναι σταθερές. Ως αποτέλεσμα, η λειτουργία ελέγχου «σταθερής πίεσης» είναι η καλύτερη επιλογή για αυτή την εφαρμογή
Αντλία κυκλώματος μπόιλερ
Ο τρόπος ελέγχου <<σταθερής ταχύτητας>> είναι ο καταλληλότερος για τους κυκλοφορητές ενός κυκλώματος μπόιλερ ή άλλης μονάδας αποθήκευσης, επειδή οι λόγοι πίεσης στο σύστημα είναι σταθεροί.
Σύστημα οικιακού πόσιμου νερού
Η λειτουργία ελέγχου <<σταθερής ταχύτητας>> είναι η πλέον κατάλληλη για συστήματα πόσιμου νερού οικιακής χρήσης, επειδή η απαιτούμενη πίεση στο σύστημα είναι σταθερή.
Κλασικό δισωλήνιο σύστημα ---> 1,5 – 3,5 m.
Στο δισωλήνιο σύστημα απαιτούνται δύο σωλήνες ξεχωριστοί για την τροφοδοσία κάθε συστήματος(προσαγωγή-επιστροφή).
Δισωλήνιο σύστημα με ομπρέλα ή λέβητα στην ταράτσα ---> 2 - 4 m
Το σύστημα ομπρέλα συνήθως απευθύνεται σε οικοδομές έτοιμες ή σε σπίτια που ήδη κατοικούνται, όπου δεν έχει γίνει πρόβλεψη για κεντρική θέρμανση και θέλουμε να τα θερμάνουμε εκ των υστέρων. Το σύστημα αυτό αποτελείται από ένα οριζόντιο δίκτυο σωληνώσεων (διπλών), το οποίο απλώνεται στη συμβολή των κατακόρυφων τοίχων με την οροφή και πριν από κάθε σώμα δημιουργείται κατακόρυφη διακλάδωση που έχει κατεύθυνση από πάνω προς τα κάτω για την τροφοδοσία του σώματος.
Μονοσωλήνιο με max 2 - 3 σώματα ανά βρόγχο ---> 3 - 5
με πάνω από 3 σώματα ανά βρόγχο ή λέβητα στην ταράτσα --> 4 - 6m
Το μονοσωλήνιο χαρακτηρίζεται από κυκλώματα -βρόγχους μέχρι 3-4 θερμαντικά σώματα το καθένα και τα “πίσω” σώματα δέχονται χαμηλότερη θερμοκρασία. Συνήθως το H είναι υψηλότερο (3–5 m, ανάλογα με βρόγχους/σώματα/ταράτσα).
Συνοπτικά:
Κλασικό δισωλήνιο σύστημα → 1,5–3,5 m
Μονοσωλήνιο
έως 2–3 σώματα/βρόγχο → 3–5 m
3 σώματα/βρόγχο ή λέβητας στην ταράτσα → 4–6 m
Δισωλήνιο “ομπρέλα” ή λέβητας στην ταράτσα → 2–4 m
Υπολογισμός κυκλοφορητή ηλιακών / ανακυκλοφορίας / boiler / fan-coils
Ηλιακά (υπολογισμός κυκλοφορητή ηλιακών, υπολογισμός παροχής κυκλοφορητή ηλιακών): συνήθως χαμηλές παροχές, στοχεύουμε σταθερή ροή μέσω εναλλάκτη/σερπαντίνας με χαμηλό H.
Ανακυκλοφορία ΖΝΧ (υπολογισμός κυκλοφορητή ανακυκλοφορίας, boiler): πολύ χαμηλό Q, μικρό H, προτεραιότητα σε αθόρυβη και συνεχή λειτουργία.
Fan-coils (υπολογισμού κυκλοφορητή fancoil): αναλόγως μήκους βρόγχων/εναλλακτών – συχνά απαιτείται μελέτη.
3.Υπολογισμός ισχύος κυκλοφορητή σε σύστημα θέρμανσης
Ο υπολογισμός ισχύος κυκλοφορητή σε σύστημα θέρμανσης εξαρτάται από Q και H, καθώς και από την απόδοση της αντλίας (συντελεστές/καμπύλες κατασκευαστή). Συνήθως επιλέγουμε μοντέλο που στην καμπύλη του καλύπτει το σημείο λειτουργίας (Q, H) με περιθώριο για απώλειες και ρυθμίσεις.
Οι παραπάνω προσεγγιστικές τιμές είναι παραδοχές που δεν αντικαθιστούν σε καμία περίπτωση την μηχανολογική μελέτη.
Επομένως:
Όταν γνωρίζουμε την αναγκαία παροχή και το μανομετρικό ύψος μιας εγκατάστασης, τότε μέσα από τα διαγράμματα επιλογής κυκλοφορητών κάθε κατασκευάστριας εταιρείας, βρίσκουμε και τον τύπο του κυκλοφορητή που απαιτείται για την συγκεκριμένη εγκατάσταση κεντρικής θέρμανσης.
ΠΑΡΑΔΕΙΓΜΑ :
Λέβητας 75.000 kcal/h σε νέα πολυκατοικία με 4 διαμερίσματα αυτονομίας.
Παροχή: 75.000 / 15.000 kcal/h ---> 5 m3/h
Μανομετρικό: 3- 5 m
29 Απρ
Αν αναρωτιέσαι “τι πομόνα να αγοράσω” τότε βρίσκεσαι στο σωστό σημείο.
Στον παρακάτω οδηγό αγοράς θα σε βοηθήσουμε
να κατανοήσεις εύκολα τις βασικές διαφορές ανάμεσα στην πομόνα γεώτρησης και την υποβρύχια αντλία γεώτρησης,
τι πρέπει να προσέξεις στην αγορά μιας υποβρύχιας αντλίας γεωτρήσεων η πομόνας
αλλά και πόσο κοστίζουν οι πομόνες γεωτρήσεων και ποιες είναι οι τιμές μιας υποβρύχιας αντλίας γεώτρησης.
Όλα όσα χρειάζεσαι για να κάνεις μια σωστή και συμφέρουσα αγορά, σε έναν πλήρη οδηγό από την ομάδα της OrcaPumps.
Περιεχόμενα
1. Αγορά Υποβρύχιας Αντλίας ή Πομόνας;
Υποβρύχιες αντλίες γεώτρησης: Τι να ξέρω;
Τι πομόνες υπάρχουν;
Πομόνα γεώτρησης: Τα υπέρ και τα κατά
2. Υποβρύχιες αντλίες: Ποια είναι η κατάλληλη για τη δική σου γεώτρηση;
Διάμετρος γεώτρησης
Μονοφασικό ή τριφασικό μοτέρ;
Υποβρύχια αντλία γεωτρήσεων με inverter ή χωρίς;
Ισχύς αντλίας (HP)
Κυβικά υποβρύχιας αντλίας γεωτρήσεων (m³/h)
Ολικό Μανομετρικό ύψος
Υλικά κατασκευής υποβρύχιας αντλίας γεωτρήσεων
Ποιότητα νερού γεώτρησης
3. Υποβρύχιες Αντλίες Γεωτρήσεων - Πομόνες Τιμές
Υποβρύχια Αντλία Γεωτρήσεων ORCA 4" τιμή από 500 €
Υποβρύχια Αντλία Γεωτρήσεων ORCA 6" τιμή από 3.000 €
Υποβρύχια Αντλία Γεωτρήσεων ORCA 8" τιμή από 6.000 €
Πομόνα Βαθέων Φρεάτων 6’’ τιμή από 10.000 €
1. Αγορά Υποβρύχιας Αντλίας ή Πομόνας;
Η πρώτη και βασική ερώτηση που πρέπει να απαντήσεις στον εαυτό σου πριν προχωρήσεις στην ερευνά αγοράς τιμών και τεχνικών χαρακτηριστικών είναι η εξής: Χρειάζομαι μια υποβρύχια αντλία γεώτρησης ή μια πομόνα;
Ας δούμε αναλυτικά:
1.1 Υποβρύχιες αντλίες γεώτρησης: Τι να ξέρω;
Οι υποβρύχιες αντλίες γεωτρήσεων τοποθετούνται κάτω από την επιφάνεια του νερού μέσα στη γεώτρηση. Έχουν σχεδιαστεί για να δουλεύουν κάτω από το νερό, σε μεγάλο βάθος, και είναι ιδανικές όταν η στάθμη είναι χαμηλά.
Τα πλεονεκτήματα τους είναι:
• Πολύ καλή απόδοση σε μεγάλα βάθη.
• Δεν υπάρχει θόρυβος αφού βρίσκονται μέσα στη γεώτρηση.
• Δεν έχουν πρόβλημα αναρρόφησης.
Παρακάτω μπορείτε να δείτε ένα τυπικό διάγραμμα εγκατάστασης μιας υποβρύχιας αντλίας γεώτρησης:
1.2 Τι πομόνες υπάρχουν;
Ως πομόνα έχει καθιερωθεί στην αγορά η ονομασία της υποβρύχιας αντλίας που συνδέεται με άξονα και επιφανειακό ηλεκτροκινητήρα και λέγεται και συνοπτικά «αξονική». Δηλαδή ο στρόβιλος είναι για υποβρύχια χρήση είτε για γεώτρηση είτε για δεξαμενή και παίρνει κίνηση από επιφανειακό ηλεκτροκινητήρα ή με μηχανή ή με παρτικόφ σε τρακτέρ. (Σε κάποιες περιοχές «πομόνα» μπορεί να εννοούν μια οποιαδήποτε επιφανειακή φυγοκεντρική αντλία). Στην αγγλική ορολογία ονομάζεται Vertical line shaft pump.
Παρακάτω ένα τυπικό διάγραμμα εγκατάστασης μίας πομόνας:
1.3 Πομόνα γεώτρησης: Τα σην και τα πλην
Τα Πλεονεκτήματα χρήσης μιας πομόνας γεωτρησεων είναι :
• Εύκολη συντήρηση και πρόσβαση.
• Ιδανικές για ρηχές γεωτρήσεις και πηγάδια.
• Μεγαλύτερη αντοχή στην περιεκτικότητα άμμου
• Μεγαλύτερος χρόνος ζωής (υπό συνθήκες) γιατί μπορεί να δουλεύουν σε λιγότερες στροφές (πχ. 1450rpm)
• Δυνατότητα κίνησης με ντιζελομηχανή ή Παρτικόφ (PTO)
Μειονεκτήματα:
• Περιορισμένο βάθος εγκατάστασης
• Λιγότερη πίεση εξόδου
• Περισσότερος θόρυβος.
• Υψηλότερο κόστος
2. Υποβρύχιες αντλίες: Ποια είναι η κατάλληλη για τη δική σου γεώτρηση;
Αν λοιπόν καταλήξετε στην επιλογή της χρήσης μιας υποβρύχιας αντλίας για την γεώτρηση σας, στην έρευνα αγοράς που θα κανετε θα πρέπει να εξετάσεις τα παρακάτω 8 βασικά τεχνικά χαρακτηριστικά:
2.1 Διάμετρος γεώτρησης
Βασικό, η υποβρύχια αντλία πρέπει να χωράει στη γεώτρησή σου!
Οι πιο κοινές διαμέτρους είναι 4" ιντσες, 6" ιντσες και 8" ίντσες, οπότε μέτρησε προσεκτικά πριν αγοράσεις.
2.2 Μονοφασικό ή τριφασικό μοτέρ;
• Μονοφασικές αντλίες ιδανικές για οικιακές εφαρμογές με μικρή κατανάλωση ρεύματος.
• Τριφασικές αντλίες για απαιτητικότερες εφαρμογές (αγροτικές, επαγγελματικές) με μεγαλύτερη ισχύ και αξιοπιστία.
2.3 Υποβρύχια αντλία γεωτρήσεων με inverter ή χωρίς;
Το inverter ρυθμίζει την αντλία σου ανάλογα με τις ανάγκες σου ενώ ξεκινά και σταματά ομαλά τις αντλίες νερού. Έτσι γλιτώνεις ρεύμα, προστατεύεις τον εξοπλισμό και αυξάνεις τη διάρκεια ζωής της αντλίας σου.
TIP - Τι γεννήτρια χρειάζεται μια γεώτρηση;
Αν δεν έχεις εύκολη πρόσβαση σε δίκτυο ρεύματος, μια γεννήτρια με AVR (σταθεροποιητή τάσης) κατάλληλης ισχύος θα εξασφαλίσει τη σωστή λειτουργία της αντλίας σου, χωρίς αυξομειώσεις στην τάση.
2.4 Ισχύς αντλίας (HP)
Η ισχύς των αντλιών μετρούνται σε ιπποδύναμη (HP) ή kw. Ο υπολογισμός γίνεται ανάλογα με το έργο που πρέπει να προσφέρουν δηλαδή:
• Την απαιτούμενη ποσότητα νερού ή αλλιώς παροχή Q (κυβικά μέτρα ανά ώρα- m3/h).
• Το ολικό μανομετρικό Ht σε μέτρα
πομονες πως μετρανε την ιπποδυναμη
Ο υπολογισμός γίνεται με τον παρακάτω τύπο:
Όπου:
Ppi = μηχανική ισχύς που απορροφάτε στον άξονα της αντλίας σε kw
γ = ειδική βαρύτητα του υγρού σε kg/dm3
Q = παροχή σε l/sec
H = ολικό μανομετρικό σε μέτρα στήλης νερού
np = βαθμός απόδοσης της αντλίας
έτσι για παράδειγμα για μία υποβρύχια αντλία σε γεώτρηση 60 μέτρων βάθους (ολικό μανομετρικό Ht =60m για απλούστευση) για γέμισμα δεξαμενής με 3l/s παροχής (=10,8κυβικά την ώρα – m3/h) , για νερό με ειδικό βάρος 1 kg/dm3, και με αντλία με βαθμό απόδοσης περίπου 0,6 ή 60% , βγαίνει Ppi = 2,94kw ή περίπου 3kw που είναι η ισχύς ενός ηλεκτροκινητήρα.
2.5 Κυβικά υποβρύχιας αντλίας γεωτρήσεων (m³/h)
Ένας ακόμα σημαντικός παράγοντας είναι το πόσα κυβικά νερού την ώρα θέλεις να αντλείς; Κάνε έναν υπολογισμό με βάση την κατανάλωσή σου. Για παράδειγμα, αν ποτίζεις χωράφι, δες πόσα κυβικά νερού χρειάζεσαι ανά ώρα.
2.6 Ολικό Μανομετρικό ύψος
Το ολικό μανομετρικό είναι η μέγιστη απόσταση (βάθος + απόσταση μεταφοράς)+απώλειες τριβών+απαιτούμενη πίεση που μπορεί η αντλία σου να στείλει νερό. Υπολόγισε προσεκτικά το μανομετρικό ύψος για να έχεις επαρκή πίεση. Για περισσότερες λεπτομέρειες, επικοινωνήστε με το τμήμα πωλήσεων της Orca pumps ή με τον τοπικό σας συνεργάτη επαγγελματία εγκαταστάτη ή μελετητή μηχανικό.
2.7 Υλικά κατασκευής υποβρύχιας αντλίας γεωτρήσεων
Τα ποιοτικά υλικά (π.χ. ανοξείδωτος χάλυβας, ανθεκτικά πολυμερή) εξασφαλίζουν μεγάλη διάρκεια ζωής.
• Μια καλή κατασκευή γεώτρησης πρέπει να είναι στιβαρή, να έχει σωστή επένδυση, φίλτρα και ποιοτικά υλικά στερέωσης.
• Υλικό υποβρύχιας αντλίας: Τέλος προτίμησε ανοξείδωτες αντλίες για μεγαλύτερη αντοχή στον χρόνο.
2.8 Ποιότητα νερού γεώτρησης
Η ποιότητα νερού παίζει σημαντικό ρόλο στην επιλογή της αντλίας. Αν το νερό είναι υφάλμυρο ή περιέχει στερεά, προτίμησε αντλίες ειδικής κατασκευής με αντοχή στην διάβρωση, στην ηλεκτρόλυση και στις φθορές. Μιλήστε με έναν επαγγελματία η μελετητή για περισσότερες πληροφορίες.
3. Υποβρύχιες Αντλίες Γεωτρήσεων - Πομόνες Τιμές
Παρακάτω μπορείτε να βρείτε ενδεικτικές τιμές για υποβρύχιες αντλίες γεωτρήσεων και πομόνες:
1. Υποβρύχια Αντλία Γεωτρήσεων ORCA 4" τιμή από 500 €
o Διάμετρος: 4 ίντσες
o Ισχύς: 1.5 HP
o Παροχή (Qmax): 6 m³/h
o Μανομετρικό Ύψος (Hmax): 60 m
o Υλικά Κατασκευής: Ανοξείδωτο ατσάλι
o Ιδανική για: Οικιακή χρήση και μικρές γεωτρήσεις
2. Υποβρύχια Αντλία Γεωτρήσεων ORCA 6" τιμή από 3.000 €
o Διάμετρος: 6 ίντσες
o Ισχύς: 15 HP
o Παροχή (Qmax): 30 m³/h
o Μανομετρικό Ύψος (Hmax): 130 m
o Υλικά Κατασκευής: Ανοξείδωτο ατσάλι
o Ιδανική για: Μεσαίου μεγέθους γεωτρήσεις και αρδευτικά συστήματα
3. Υποβρύχια Αντλία Γεωτρήσεων ORCA 8" τιμή από 6.000 €
o Διάμετρος: 8 ίντσες
o Ισχύς: 40 HP
o Παροχή (Qmax): 100 m³/h
o Μανομετρικό Ύψος (Hmax): 160 m
o Υλικά Κατασκευής: Πλήρως ανοξείδωτη
o Ιδανική για: Μεγάλες γεωτρήσεις και απαιτητικά αρδευτικά έργα
4. Πομόνα Βαθέων Φρεάτων 6’’ τιμή από 10.000 €
o Ισχύς: 30 HP
o Παροχή (Qmax): 30 m³/h
o Μανομετρικό Ύψος (Hmax): 140 m
o Σύνδεση: Με άξονα σε επιφανειακό ηλεκτροκινητήρα
o Ιδανική για: Μέτριου βάθους φρέατια για Μεσαίου μεγέθους αρδευτικά συστήματα
Σημείωση: Οι παραπάνω τιμές είναι ενδεικτικές. Για την ακριβή επιλογή της κατάλληλης αντλίας ή πομόνας, μπορείτε να επικοινωνήσετε καθημερινά μαζί μας στο +30 23330 25704 για να συζητήσουμε τις ανάγκες της γεώτρησης σας και να σας προτείνουμε την καλύτερη δυνατή λύση.
Τέλος μπορείτε να ακολουθήσετε την σελίδα μας στο facebook και στο youtube ή να εγγραφείτε στο newsletter μας αν σας ενδιαφέρει να ενημερώνεστε για μελλοντικά μας άρθρα σαν και αυτό.
17 Απρ
To δοχείο διαστολής ή πιεστικό δοχείο νερού είναι απαραίτητο για κάθε σύστημα ύδρευσης, θέρμανσης ή αντλιοστάσιο. Ποια είναι όμως η λειτουργία του, πώς να το επιλέξεις σωστά και ποια στοιχεία είναι σημαντικά; Παρακάτω, θα δούμε αναλυτικά όσα πρέπει να γνωρίζετε.
1. Δοχείο διαστολής τι κάνει
Τα πιεστικά δοχεία ή δοχεία διαστολής θέρμανσης είναι βασικά εξαρτήματα, καθώς διατηρούν σταθερή την πίεση στο δίκτυο νερού. Η κύρια τους λειτουργία είναι να αποθηκεύουν νερό υπό πίεση, μειώνοντας τις διακυμάνσεις πίεσης και αποφεύγοντας τις συχνές εκκινήσεις της αντλίας.
2. Δοχείο διαστολής πιεστικού λειτουργία
Τα δοχεία διαστολής αποτελούνται από ένα μεταλλικό περίβλημα και μία εσωτερική μεμβράνη που χωρίζει το νερό από τον αέρα. Όταν η αντλία λειτουργεί, το νερό εισέρχεται στο δοχείο και συμπιέζει τον αέρα. Όταν η πίεση πέσει, το αποθηκευμένο νερό απελευθερώνεται αυτόματα, κρατώντας σταθερή τη ροή του νερού
2.1 Τι προσφέρει το δοχείο διαστολής στο καλοριφέρ;
Στα συστήματα θέρμανσης, το δοχείο διαστολής απορροφά τις μεταβολές στον όγκο του νερού που προκαλούνται από τη θερμοκρασία, προστατεύοντας το κύκλωμα από πιέσεις που μπορεί να οδηγήσουν σε ζημιές (π.χ. διαρροές ή ρήξη σωλήνων).
2.2 Ποιος ο ρόλος του δοχείου διαστολής σε κύκλωμα ύδρευσης;
Στα δίκτυα ύδρευσης, ένα πιεστικό δοχείο νερού εξασφαλίζει σταθερή πίεση, αποφεύγοντας τα υδραυλικά πλήγματα (water hammer), προστατεύοντας την αντλία από φθορές και μειώνοντας την κατανάλωση ενέργειας.
3. Τι δοχείο διαστολής να βάλω;
Η σωστή επιλογή του μεγέθους του πιεστικού δοχείου είναι κρίσιμη για τη βέλτιστη απόδοση του συστήματος. Οι βασικοί παράγοντες που πρέπει να ληφθούν υπόψη είναι:
Η ικανότητα της αντλίας: Ένα μεγαλύτερο δοχείο μειώνει τη συχνότητα εκκίνησης και διακοπής της αντλίας, εξοικονομώντας ενέργεια και μειώνοντας τη φθορά της.
Η συνολική ζήτηση νερού: Όσο μεγαλύτερη είναι η κατανάλωση νερού, τόσο μεγαλύτερο πρέπει να είναι το πιεστικό δοχείο για να καλύπτει τις ανάγκες χωρίς συχνές ενεργοποιήσεις της αντλίας.
Η πίεση λειτουργίας: Πρέπει να ληφθεί υπόψη η απαιτούμενη πίεση του συστήματος, καθώς τα δοχεία έχουν συγκεκριμένα όρια πίεσης (π.χ. 8Bar, 10Bar, 16Bar, 25Bar).
Ο όγκος της μεμβράνης: Οι δεξαμενές με αντικαταστάσιμη μεμβράνη προσφέρουν μεγαλύτερη ευελιξία και ευκολία στη συντήρηση.
Οι εφαρμογές χρήσης: Για οικιακή χρήση, μικρότερα δοχεία (π.χ. 24L - 100L) μπορεί να είναι αρκετά, ενώ για βιομηχανικές ή γεωργικές εφαρμογές απαιτούνται μεγαλύτερες δεξαμενές (π.χ. 200L - 5000L).
Επιπλέον, η σωστή εγκατάσταση και συντήρηση του πιεστικού δοχείου είναι απαραίτητες για τη μακροχρόνια απόδοσή του. Η προφόρτιση αέρα στο δοχείο πρέπει να ρυθμίζεται σύμφωνα με τις προδιαγραφές του κατασκευαστή για να αποφεύγονται πιθανά προβλήματα, όπως η μείωση της χωρητικότητας ή η φθορά της μεμβράνης.
Τα δοχεία διαστολής παίζουν επίσης σημαντικό ρόλο στη μείωση του υδραυλικού πλήγματος, που μπορεί να προκαλέσει φθορά στους σωλήνες και τις συνδέσεις. Επιλέγοντας ένα δοχείο κατάλληλης χωρητικότητας, επιτυγχάνεται σταθερή παροχή νερού και προστασία του δικτύου από έντονες διακυμάνσεις πίεσης.
Τέλος, η επιλογή υλικών υψηλής ποιότητας, όπως ανοξείδωτο ατσάλι ή ειδικά ανθεκτικά μέταλλα, μπορεί να συμβάλει στην αντοχή του πιεστικού δοχείου σε δύσκολες συνθήκες λειτουργίας, διασφαλίζοντας μεγαλύτερη διάρκεια ζωής και αποδοτικότητα στο σύστημα ύδρευσης.
4. Πως θα υπολογίσω το δοχείο διαστολής
Για τον υπολογισμό της χωρητικότητας του δοχείου διαστολής με μεμβράνη για πιεστικό συγκρότημα χρησιμοποιούμε τον παρακάτω τύπο:
όπου:
Η παροχή Qm είναι ο μέσος όρος μεταξύ της παροχής στην πίεση εκκίνησης (Q min) και στην πίεση διακοπής (Q max):
Vt = Συνολικός όγκος δοχείου σε m3
Qm = Μέση παροχή αντλίας σε m3
P1 = Μέγιστη ρυθμισμένη πίεση διακόπτη πίεσης
P2 = Ελάχιστη ρυθμισμένη πίεση διακόπτη πίεσης
Z = Μέγιστος αριθμός εκκινήσεων/ώρα που επιτρέπεται από τον κινητήρα.
Παράδειγμα
Qm
4
Qmin
1.5
Qmax
6.5
P1
4
P2
2.5
Z
20
Vt
0.057
m3
Vt
57.1
lt
4
m3/h
κυβικά μέτρα ανά ώρα
4
bar
(=περίπου 41 μέτρα)
2.5
bar
(=περίπου 26 μέτρα)
20
Μέγιστος αριθμός εκκινήσεων/ώρα
Τυποποιημένα Μεγέθη (λίτρα)
24
50
60
80
100
150
200
300
500
5. Δοχεία διαστολής πιεστικού τιμές
Οι τιμές που θα βρείτε στην αγορά για δοχεια διαστολής θέρμανσης και πιεστικά δοχεία νερού ποικίλουν συνήθως ανάλογα με τον όγκο , την μέγιστη πίεση, την ποιότητα και τη χώρα κατασκευής:
20 – 25 λίτρα: 40-70€
50 - 100 λίτρα: 100-400€
150 - 200 λίτρα: 300-600€
300 - 500 λίτρα: 450-1200€
6. ποια εταιρία έχει τα καλυτέρα δοχεία διαστολής
Η εταιρεία μας, με πολυετή εμπειρία στα αντλητικά και πιεστικά συστήματα, έχει επιλέξει να εμπιστεύεται και να προτείνει στους πελάτες της τα δοχεία διαστολής των εταιρειών EDS Global και VAREM.
Τα συγκεκριμένα προϊόντα διακρίνονται για την αξιοπιστία, την υψηλή ποιότητα κατασκευής, τη μεγάλη διάρκεια ζωής και την εύκολη συντήρησή τους. Η προτίμηση των συγκεκριμένων εταιρειών προκύπτει από την αποδεδειγμένη τους απόδοση και τη θετική ανταπόκριση από μεγάλο αριθμό επαγγελματικών και ιδιωτικών εγκαταστάσεων σε όλη την Ελλάδα.
Μπορείτε να βρείτε μια μεγάλη γκάμα από πιεστικά δοχεία νερού και δοχεία διαστολής και να συγκρίνετε τα τεχνικά τους χαρακτηριστικά ΕΔΩ.
Για μεγέθη και διαστάσεις της σειράς FT κάθετων και οριζοντίων δοχείων μόνιμης μεμβράνης της EDS μπορείτε να συμβουλευτείτε τον παρακάτω πίνακα.
Η σωστή επιλογή του δοχείου διαστολής εξαρτάται από τη χρήση, το μέγεθος του συστήματος και τις ανάγκες σου.
Αν χρειάζεσαι βοήθεια στον υπολογισμό ή στην επιλογή του κατάλληλου δοχείου, μπορείτε να επικοινωνήσετε καθημερινά μαζί μας στο +30 23330 25704 για να συζητήσουμε τις ανάγκες της εγκατάστασης σας και να σας προτείνουμε την καλύτερη δυνατή λύση.
Τέλος μπορείτε να ακολουθήσετε την σελίδα μας στο facebook και στο youtube ή να εγγραφείτε στο newsletter μας αν σας ενδιαφέρει να ενημερώνεστε για μελλοντικά μας άρθρα σαν και αυτό.
07 Μαρτ
Ο νέος κατάλογος αποτελεί την πλήρως ανανεωμένη και εμπλουτισμένη παρουσίαση της γκάμας μας, η οποία συνδυάζει την τεχνολογία αιχμής με την εμπειρία και την εξειδίκευση που έχουμε αποκτήσει όλα αυτά τα χρόνια. Εδώ θα βρείτε μια ποικιλία λύσεων που ανταποκρίνονται στις σύγχρονες ανάγκες και απαιτήσεις της αγοράς, πάντα με γνώμονα την ποιότητα, την αξιοπιστία και την αποδοτικότητα
Μπορείτε να τον ξεφυλλίσετε κάνοντας κλικ στην παρακάτω εικόνα:
15 Ιαν
Περιεχόμενα
Κατηγορίες Πυροσβεστικών Συγκροτημάτων
Πυροσβεστικά συγκροτήματα και από ποία μέρη αποτελούνται
Πυροσβεστικό συγκρότημα πως λειτουργεί
Υπολογισμός Πυροσβεστικού Συγκροτήματος
Πυροσβεστικό Συγκροτήμα Νομοθεσία
Τιμές και κόστος πυροσβεστικού συγκροτήματος
Συντήρηση Πυροσβεστικού Συγκροτήματος: Σημασία, Εργασίες, Πρόγραμμα συντήρησης
1. Κατηγορίες Πυροσβεστικών Συγκροτημάτων
Τα πυροσβεστικά συγκροτήματα είναι απαραίτητα συστήματα για την πυροπροστασία κτιρίων και εγκαταστάσεων. Διατίθενται σε διάφορους τύπους, ανάλογα με τις ανάγκες του χώρου και τις απαιτήσεις της νομοθεσίας. Προτού αναλύσουμε παρακάτω τον τρόπο λειτουργίας τους, ας δούμε τους κύριους τύπους, καθώς και τα βασικά χαρακτηριστικά που τα διακρίνουν.
Τύποι και Κατηγορίες Πυροσβεστικών Συγκροτημάτων
Οι τύποι πυροσβεστικών συγκροτημάτων διακρίνονται σύμφωνα με τον τρόπο λειτουργίας και εφαρμογής τους.
Ειδικότερα, έχουμε:
Ηλεκτροκίνητα πυροσβεστικά συγκροτήματα: Χρησιμοποιούν ηλεκτροκίνητες αντλίες και είναι κατάλληλα για κτίρια με σταθερή ηλεκτροδότηση.
Πετρελαιοκίνητα πυροσβεστικά συγκροτήματα: Χρησιμοποιούν κινητήρες ντίζελ, εξασφαλίζοντας λειτουργία ακόμη και σε περιπτώσεις διακοπής ρεύματος.
Υβριδικά πυροσβεστικά συγκροτήματα: Συνδυάζουν ηλεκτροκίνητες και πετρελαιοκίνητες αντλίες για αυξημένη ασφάλεια.
Φορητά πυροσβεστικά συγκροτήματα: Εύκολα στη μεταφορά, ιδανικά για εργοτάξια ή προσωρινές εγκαταστάσεις.
Διαστάσεις και Χαρακτηριστικά απο πυροσβεστικά αντλητικά συγκροτήματα
Η κατανόηση της κατάταξης και της διάταξης των πυροσβεστικών συγκροτημάτων είναι κρίσιμη για τη σωστή επιλογή του κατάλληλου συστήματος για την εφαρμογή σας. Πιο συγκεκριμένα, οι διαστάσεις πυροσβεστικού συγκροτήματος διαφέρουν σημαντικά ανάλογα με τη χωρητικότητα, τον τύπο της πυροσβεστικής αντλίας νερού, καθώς και με την απαιτούμενη απόδοση, ενώ η σωστή επιλογή διαστάσεων εξαρτάται από τον όγκο νερού και την πίεση που απαιτείται έτσι ώστε να υφίσταται η αποτελεσματική λειτουργία του πυροσβεστικού συγκροτήματος.
2. Πυροσβεστικά συγκροτήματα και από τι αποτελούνται
Τα πυροσβεστικά συστήματα αποτελούνται από εξαρτήματα που συνεργάζονται για να εξασφαλίσουν άμεση και αποτελεσματική ανταπόκριση σε περίπτωση πυρκαγιάς. Παρακάτω μπορείτε να δείτε ένα δίδυμο πυροσβεστικό συγκρότημα που κατασκεύασε η εταιρεία μας, καθώς και από τα μέρη που αποτελείτε
Κύρια ηλεκτροκίνητη μονοβάθμια αντλία
Εφεδρική πετρελαιοκίνητη μονοβάθμια αντλία
Βοηθητική αντλία Jockey
Δύο συλλέκτες (Αναρρόφησης και Κατάθλιψης)
Υδραυλικά εξαρτήματα (βαλβίδες αντεπιστροφής, βάνες, αντικραδασμικά εξαρτήματα, πιεσοστάτες, σωληνώσεις πυροσβεστικού συγκροτήματος )
Ηλεκτρολογικός πίνακας πυροσβεστικού συγκροτήματος
Μπαταρία
Πιεστικό δοχείο
Μεταλλική βάση
3. Πυροσβεστικό συγκρότημα λειτουργία
Μπορείτε να επισκεφτείτε το κανάλι μας στο youtube για να δείτε το βίντεο για πως λειτουργεί ένα πυροσβεστικό συγκρότημα καθώς και από τα μέρη που αποτελείτε εδώ.
Η λειτουργία ενός πυροσβεστικού συγκροτήματος βασίζεται στη συνεργασία των επιμέρους εξαρτημάτων του για την άμεση παροχή νερού σε περιπτώσεις πυρκαγιάς. Ας δούμε αναλυτικά την αρχή λειτουργίας ενός πυροσβεστικού συγκροτήματος και τα στάδια που ακολουθεί:
Κανονική κατάσταση: Λειτουργία Jockey αντλίας
Το πυροσβεστικό συγκρότημα βρίσκεται σε αναμονή, με την αντλία Jockey να διατηρεί τη γραμμή νερού υπό πίεση. Η συγκεκριμένη αντλία εξασφαλίζει ότι η πίεση παραμένει σταθερή στο σύστημα, χωρίς να χρειαστεί να ενεργοποιηθούν οι κύριες αντλίες.
Πτώση πίεσης: Ενεργοποίηση της κύριας αντλίας
Όταν παρουσιαστεί πτώση της πίεσης, λόγω χρήσης των πυροσβεστικών υδροστομίων ή λειτουργίας των καταιονητήρων (sprinklers) του δικτύου, η κύρια ηλεκτροκίνητη αντλία ενεργοποιείται. Αυτή αναλαμβάνει να παρέχει τη μέγιστη παροχή νερού για την κατάσβεση της πυρκαγιάς.
Ανεπάρκεια ρεύματος: Ενεργοποίηση εφεδρικής αντλίας
Σε περίπτωση διακοπής ρεύματος ή βλάβης της ηλεκτροκίνητης αντλίας, η πετρελαιοκίνητη αντλία ξεκινά αυτόματα. Με αυτόν τον τρόπο η εφεδρική αυτή αντλία διασφαλίζει την αδιάλειπτη λειτουργία του συστήματος, ακόμη και σε δύσκολες συνθήκες.
Υδραυλική κατανομή
Το νερό ρέει μέσω των συλλεκτών αναρρόφησης και κατάθλιψης, ενώ τα υδραυλικά εξαρτήματα (βαλβίδες αντεπιστροφής και βάνες) κατευθύνουν τη ροή με ασφάλεια προς το δίκτυο πυρόσβεσης.
Αυτόματος έλεγχος
Το σύστημα παρακολουθείται από τον ηλεκτρολογικό πίνακα, ο οποίος διαχειρίζεται την ενεργοποίηση και απενεργοποίηση των αντλιών, καθώς και την παρακολούθηση της πίεσης μέσω πιεσοστατών.
Τερματισμός λειτουργίας
Όταν αποκατασταθεί η πίεση στο δίκτυο ή ολοκληρωθεί η κατάσβεση της πυρκαγιάς, οι κύριες αντλίες απενεργοποιούνται, ενώ η αντλία Jockey αναλαμβάνει ξανά τον έλεγχο της πίεσης.
Κλειδί στη λειτουργία
Το πυροσβεστικό συγκρότημα είναι σχεδιασμένο έτσι ώστε η αντλία Jockey να είναι η πρώτη που ξεκινά, ενώ οι κύριες αντλίες ενεργοποιούνται μόνο όταν κριθεί απαραίτητο. Αυτή η διάταξη εξασφαλίζει την αποδοτικότητα του συστήματος και μειώνει τη φθορά των κύριων εξαρτημάτων.
Με αυτή τη λογική λειτουργίας, τα πυροσβεστικά συγκροτήματα προσφέρουν πυρασφάλεια υψηλών προδιαγραφών σε κτίρια και άλλες εγκαταστάσεις.
4. Υπολογισμός Πυροσβεστικού Συγκροτήματος
Ο σωστός υπολογισμός ενός πυροσβεστικού συγκροτήματος είναι ζωτικής σημασίας για τη διασφάλιση της αποτελεσματικότητάς του. Λαμβάνονται υπόψη παράγοντες όπως η απαιτούμενη ροή, το μανομετρικό ύψος, και η πίεση στο δοχείο διαστολής.
Ας δούμε πώς γίνεται αυτός ο υπολογισμός:
Πυροσβεστικό συγκρότημα: Παροχή - Ροή νερού
Η παροχή του νερού που απαιτείται (lt/sec ή m³/h) υπολογίζεται βάσει:
Του τύπου του κτιρίου: Βιομηχανικές εγκαταστάσεις, εμπορικά κτίρια ή κατοικίες έχουν διαφορετικές απαιτήσεις.
Των ζωνών πυρόσβεσης: Ο αριθμός των πυροσβεστικών υδροστομίων που μπορεί να λειτουργεί ταυτόχρονα επηρεάζει τη συνολική ροή.
Πυροσβεστικό συγκρότημα: Μανομετρικό ύψος
Το μανομετρικό ύψος (H) ενός πυροσβεστικού συγκροτήματος υπολογίζεται λαμβάνοντας υπόψη:
Το ύψος ανύψωσης: Από τη στάθμη της αντλίας έως το υψηλότερο σημείο κατανάλωσης.
Τις απώλειες λόγω τριβών: Οι σωληνώσεις, οι βάνες, και οι συνδέσεις μειώνουν την πίεση.
Την ελάχιστη πίεση λειτουργίας: Συνήθως προστίθεται μια ελάχιστη πίεση 3-4 bar για την έξοδο νερού από τα υδροστόμια.
Τύπος υπολογισμού:
Πίεση δοχείου διαστολής πυροσβεστικού συγκροτήματος
Η πίεση στο δοχείο διαστολής (δοχείο πιέσεως) είναι κρίσιμο στοιχείο για τη σταθερότητα του συστήματος.
Υπολογισμός αρχικής πίεσης (P): Η πίεση πρέπει να είναι περίπου 0.9 φορές την ελάχιστη πίεση λειτουργίας του συστήματος.
Ρύθμιση πιέσεων:
- Πίεση εκκίνησης αντλίας Jockey: Χαμηλότερη από την αρχική πίεση του δοχείου.
- Πίεση απενεργοποίησης κύριας αντλίας: Ίση ή λίγο υψηλότερη από την πίεση του δοχείου.
Παράδειγμα: Αν η ελάχιστη πίεση λειτουργίας είναι 3 bar, η πίεση του δοχείου ρυθμίζεται στα 2.7 bar.
Υπολογισμός ισχύος πυροσβεστικής αντλίας
Η ισχύς της πυροβεστικής αντλίας νερού εξαρτάται από τη ροή (Q) και το μανομετρικό ύψος (H):
Η απόδοση συνήθως κυμαίνεται μεταξύ 0.6-0.8.
Για τον αναλυτικό υπολογισμό των μεγεθών παροχής , μανομετρικού και ισχύς απαιτείται αναλυτική μελέτη μηχανικού.
Τελικός έλεγχος διαστάσεων
Πριν την επιλογή ενός πυροσβεστικού συγκροτήματος, είναι σημαντικό να ελέγξετε ότι όλα τα εξαρτήματα – αντλίες, σωληνώσεις, δοχεία διαστολής – είναι κατάλληλα για τις απαιτήσεις του συστήματος και συμμορφώνονται με τις προδιαγραφές.
Ο σωστός υπολογισμός ενός πυροσβεστικού συγκροτήματος εξασφαλίζει την αποτελεσματικότητα, τη συμμόρφωση με τους κανονισμούς και την αποφυγή περιττών εξόδων.
5. Πυροσβεστικό Συγκρότημα Νομοθεσία
Η σωστή εγκατάσταση και λειτουργία ενός πυροσβεστικού συγκροτήματος απαιτεί συμμόρφωση με συγκεκριμένα νομοθετικά πλαίσια και πρότυπα. Στην Ελλάδα, όπως και στην υπόλοιπη Ευρώπη, η νομοθεσία για τα πυροσβεστικά συστήματα βασίζεται σε διεθνή και εθνικά πρότυπα, όπως το EN 12845 , ενώ μόνο για την Ελλάδα ακολουθούνται και οι τεχνικές οδηγίες του τεχνικού επιμελητήριου Ελλάδας Τ.Ο.Τ.Ε.Ε. 2451/86.
EN 12845:
Είναι το Ευρωπαϊκό πρότυπο για τη σχεδίαση, την εγκατάσταση, τη λειτουργία και τη συντήρηση των αυτόματων πυροσβεστικών συστημάτων ψεκασμού (sprinkler systems).
Ανήκει σε μια σειρά διεθνών προτύπων και είναι ισχύον σε πολλές ευρωπαϊκές χώρες.
Επικεντρώνεται στη διασφάλιση της πυρασφάλειας σε εμπορικά, βιομηχανικά και άλλες μεγάλης κλίμακας εγκαταστάσεις.
Καθορίζει τις απαιτήσεις για τον υπολογισμό, τη ρύθμιση και την αξιολόγηση των πυροσβεστικών συστημάτων με βάση την εκτίμηση του κινδύνου, τη συχνότητα της πυρκαγιάς, την πυροστατική κατασκευή και τις ιδιαιτερότητες του χώρου.
Τ.Ο.Τ.Ε.Ε. (Τεχνικό Οδηγό για τις Εγκαταστάσεις Πυρόσβεσης):
Το Τ.Ο.Τ.Ε.Ε. είναι ελληνικό πρότυπο που αφορά τη σχεδίαση και την εγκατάσταση πυροσβεστικών συστημάτων σε κτίρια και άλλες εγκαταστάσεις στην Ελλάδα.
Εφαρμόζεται για τη διασφάλιση της πυρασφάλειας σε πολυκατοικίες, εμπορικά κτίρια και άλλους χώρους στην Ελλάδα.
Παρόλο που ακολουθεί γενικές αρχές κοινές με τα ευρωπαϊκά πρότυπα, έχει προσαρμογές στις ελληνικές συνθήκες και νομοθεσίες.
Πεδίο Εφαρμογής:
EN 12845:
Εφαρμόζεται για αυτόματα συστήματα πυρόσβεσης τύπου sprinkler σε βιομηχανικές και εμπορικές εγκαταστάσεις, αποθήκες, εργοστάσια, αποθήκες επικίνδυνων υλών και άλλα μεγάλα κτίρια.
Παρέχει οδηγίες για διάφορους τύπους συστημάτων ψεκασμού, όπως τα εγκατεστημένα συστήματα sprinkler, τα βιομηχανικά συστήματα ψεκασμού και τα συστήματα πυρόσβεσης στατικής πίεσης.
Τ.Ο.Τ.Ε.Ε.:
Εφαρμόζεται κυρίως για κτίρια στην Ελλάδα, καλύπτοντας ένα ευρύ φάσμα από οικιστικά, εμπορικά, βιομηχανικά και δημόσια κτίρια
Παρά τις ομοιότητες με το πρότυπο EN 12845, το Τ.Ο.Τ.Ε.Ε. προσφέρει συχνά πιο συγκεκριμένες οδηγίες για τις ελληνικές ανάγκες (π.χ. γωνία εγκατάστασης εκτοξευτήρων και άλλες εθνικές απαιτήσεις).
Υπολογισμοί και Απαιτήσεις Πίεσης:
EN 12845:
Ορίζει συγκεκριμένες μεθόδους για τον υπολογισμό της παροχής νερού και της πίεσης που απαιτείται για την ενεργοποίηση των sprinklers και άλλων συστημάτων.
Η πίεση και η παροχή υπολογίζονται βάσει των αναγκών του κτιρίου και της επικινδυνότητας (π.χ. Υψηλού Κινδύνου ή Κανονικού Κινδύνου).
Παρέχει συγκεκριμένες απαιτήσεις για τον σχεδιασμό των συστημάτων, τη χρήση των δεξαμενών αποθήκευσης νερού και την αντλία πυρόσβεσης.
Τ.Ο.Τ.Ε.Ε.:
Παρόλο που προβλέπει υπολογισμούς για τη παροχή και πίεση του νερού, οι απαιτήσεις του για τις εκτοξευτήρες και τα συστήματα αντλιών είναι συνήθως πιο ελαστικές και αναλογούν περισσότερο στις ανάγκες της ελληνικής πραγματικότητας (π.χ. στατικό δίκτυο και μικρότερες κατασκευές).
Οι υπολογισμοί είναι λιγότερο εξειδικευμένοι σε σχέση με το EN 12845, δίνοντας περισσότερο βάρος στις πρακτικές εφαρμογές και λιγότερο στους επιστημονικούς υπολογισμούς της επικινδυνότητας.
Διαχείριση Εξοπλισμού και Συστήματα Συντήρησης:
EN 12845:
Ορίζει αυστηρές διαδικασίες για την συντήρηση και την επιθεώρηση του συστήματος. Επίσης, οι απαιτήσεις για τα συστήματα ελέγχου είναι πιο αυστηρές και περιλαμβάνουν τακτικούς ελέγχους του εξοπλισμού και τις παραμέτρους λειτουργίας.
Τ.Ο.Τ.Ε.Ε.:
Αν και παρέχει κατευθυντήριες γραμμές για τη συντήρηση του εξοπλισμού, το Τ.Ο.Τ.Ε.Ε. έχει λιγότερες αυστηρές απαιτήσεις για τους ελέγχους και τη συντήρηση σε σύγκριση με την EN 12845, δίνοντας περισσότερη έμφαση στις εθνικές πρακτικές και τις εγκαταστάσεις.
Αντίκτυπος και Συμβατότητα με Διεθνή Πρότυπα:
EN 12845:
Είναι ένα διεθνώς αναγνωρισμένο πρότυπο που ακολουθείται σε πολλές χώρες και χρησιμοποιείται ευρέως σε ευρωπαϊκό και διεθνές επίπεδο.
Αντιπροσωπεύει τις τελευταίες επιστημονικές εξελίξεις και βέλτιστες πρακτικές στον τομέα των πυροσβεστικών συστημάτων.
Τ.Ο.Τ.Ε.Ε.:
Είναι τοπικό πρότυπο που εστιάζει στις ιδιαιτερότητες της Ελλάδας και μπορεί να είναι λιγότερο αυστηρό σε κάποιες περιπτώσεις σε σχέση με τα διεθνή πρότυπα όπως η EN 12845.
Ωστόσο, έχει συμβατότητα με τα ευρωπαϊκά πρότυπα και είναι αποδεκτό στην Ελλάδα και τις γειτονικές χώρες.
Συνοψίζοντας:
Η κύρια διαφορά μεταξύ της EN 12845 και του Τ.Ο.Τ.Ε.Ε. είναι η εμβέλεια και οι εξειδικεύσεις τους. Η EN 12845 είναι ένα πιο αυστηρό και τεχνικά αναπτυγμένο ευρωπαϊκό πρότυπο για πυροσβεστικά συστήματα, που προορίζεται για μεγάλες και ειδικές εγκαταστάσεις, ενώ το Τ.Ο.Τ.Ε.Ε. είναι το ελληνικό πρότυπο που εφαρμόζεται σε μια ευρύτερη γκάμα εγκαταστάσεων και έχει προσαρμογές στην ελληνική πραγματικότητα.
6. Τιμές και κόστος πυροσβεστικού συγκροτήματος
Η επιλογή του κατάλληλου πυροσβεστικού συγκροτήματος αποτελεί μια επένδυση στην ασφάλεια του χώρου σας. Το κόστος ενός πυροσβεστικού συγκροτήματος μπορεί να διαφέρει σημαντικά, ανάλογα με τις απαιτήσεις του έργου και τις προδιαγραφές του συστήματος. Ας αναλύσουμε τους βασικούς παράγοντες που καθορίζουν την τιμή.
Πυροσβεστικό Συγκρότημα: Τιμή και Παράγοντες που την Επηρεάζουν
Οι τιμές για ένα πυροσβεστικό αντλητικό συγκρότημα εξαρτώνται από:
Τον τύπο του συγκροτήματος: Η επιλογή ανάμεσα σε ηλεκτροκίνητο, πετρελαιοκίνητο ή μικτό συγκρότημα επηρεάζει σημαντικά το κόστος.
Τη χωρητικότητα και την απόδοση: Η απαιτούμενη παροχή νερού (m³/h) και το μανομετρικό ύψος (πίεση) καθορίζουν την τιμή των αντλιών.
Τα υλικά κατασκευής: Συγκροτήματα από ανθεκτικά υλικά όπως ανοξείδωτο χάλυβα έχουν μεγαλύτερο κόστος.
Εξοπλισμός και εξαρτήματα: Ειδικά εξαρτήματα, όπως βαλβίδες, πιεστικά δοχεία και πίνακες ελέγχου, αυξάνουν την τελική τιμή.
Πιστοποιήσεις και πρότυπα: Τα πυροσβεστικά συστήματα που συμμορφώνονται με το EN 12845 ή άλλα ευρωπαϊκά πρότυπα κοστίζουν περισσότερο, αλλά εξασφαλίζουν ανώτερη ποιότητα και αξιοπιστία.
Ενδεικτικές Τιμές για Πυροσβεστικά Συγκροτήματα
Οι τιμές πυροσβεστικών συστημάτων ξεκινούν περίπου από:
3.000–6.000€ για βασικά πυροσβεστικά συγκροτήματα με ηλεκτροκίνητες αντλίες.
5.000–12.000€ για μικτά συγκροτήματα με εφεδρική πετρελαιοκίνητη αντλία.
10.000€ και άνω για μεγάλα επαγγελματικά έργα ή εξειδικευμένα συστήματα με πλήρη εξοπλισμό και αυτοματισμούς.
Σημείωση: Οι παραπάνω τιμές είναι ενδεικτικές και μπορεί να διαφέρουν ανάλογα με τις ανάγκες του έργου.
Πώς να Επιλέξετε το Κατάλληλο Πυροσβεστικό Συγκρότημα;
Επικοινωνήστε με έμπειρους επαγγελματίες για να υπολογίσετε με ακρίβεια τις ανάγκες του χώρου σας και ζητήστε λεπτομερείς προσφορές που να περιλαμβάνουν όλες τις απαραίτητες πληροφορίες. Με τη σωστή επιλογή, ένα πυροσβεστικό συγκρότημα μπορεί να προσφέρει αξιόπιστη προστασία, εξασφαλίζοντας ταυτόχρονα την καλύτερη σχέση ποιότητας-τιμής. Επενδύστε σε μια λύση που καλύπτει απόλυτα τις ανάγκες σας και πληροί όλες τις κανονιστικές απαιτήσεις.
Σε περίπτωση που αναζητάτε μια προσφορά Πυροσβεστικού Συγκροτήματος επικοινωνήστε με την εταιρεία μας είτε τηλεφωνικά είτε μέσω email ώστε να μπορέσουμε να σας βοηθήσουμε να κάνετε μια σωστή κοστολόγηση των αναγκών σας.
Οι ομάδα των μηχανικών της εταιρείας μας αφού εξετάσει
Το μέγεθος και τις ιδιαιτερότητες του χώρου.
Τις απαιτήσεις σε πίεση και παροχή.
Την επιλογή των εξαρτημάτων και του εξοπλισμού.
θα μπορέσει να υπολογίσει με λεπτομέρεια και ακρίβεια την καλύτερη δυνατή λύση για τις ανάγκες σας.
7. Συντήρηση Πυροσβεστικού Συγκροτήματος: Εργασίες, Πρόγραμμα και Σημασία
Η σωστή και τακτική συντήρηση πυροσβεστικών συστημάτων είναι απαραίτητη για να διασφαλιστεί η αδιάλειπτη λειτουργία και η αποτελεσματικότητά τους σε περίπτωση έκτακτης ανάγκης.
Στο κανάλι μας στο youtube μπορείτε να δείτε και το βίντεο απο την διαδικασία κατασκευής ενός απο πολλά πυροσβεστικά συγκροτήματα που φτιάχνουμε κάθε χρόνο.
Γιατί Είναι Απαραίτητη η Συντήρηση ενός πυροσβεστικού συγκροτήματος;
Ασφάλεια: Ένα καλά συντηρημένο πυροσβεστικό σύστημα είναι η πρώτη γραμμή άμυνας σε περίπτωση πυρκαγιάς.
Συμμόρφωση με τη νομοθεσία: Η νομοθεσία απαιτεί τη συντήρηση πυροσβεστικών συστημάτων σύμφωνα με τα πρότυπα, όπως το EN 12845.
Ελαχιστοποίηση βλαβών: Η τακτική συντήρηση μειώνει τις πιθανότητες βλαβών, παρατείνοντας τη διάρκεια ζωής του εξοπλισμού.
Εργασίες Συντήρησης Πυροσβεστικών Συστημάτων
Η συντήρηση περιλαμβάνει:
Έλεγχο και ρύθμιση της κύριας αντλίας και της εφεδρικής (πετρελαιοκίνητης).
Έλεγχο της αντλίας jockey για τη σταθερή πίεση του συστήματος.
Έλεγχο των υδραυλικών εξαρτημάτων: βαλβίδες, πιεσοστάτες και βάνες.
Μέτρηση και ρύθμιση της πίεσης του δοχείου διαστολής (μπλε δοχείο).
Επιθεώρηση του ηλεκτρολογικού πίνακα και των μπαταριών.
Έλεγχο των σωληνώσεων για διαρροές ή διάβρωση.
Δοκιμή λειτουργίας του συστήματος υπό πραγματικές συνθήκες.
Καθαρισμό φίλτρων και αντικατάσταση φθαρμένων εξαρτημάτων.
Πρόγραμμα Συντήρησης Πυροσβεστικού Συγκροτήματος
Η Orca Pumps εκτός από την κατασκευή και εγκατάσταση πυροσβεστικών συγκροτημάτων, προσφέρει ολοκληρωμένα προγράμματα συντήρησης, προσαρμοσμένα στις ανάγκες κάθε εγκατάστασης.
Μηνιαίος έλεγχος: Επιθεώρηση βασικών λειτουργιών και εξοπλισμού.
Τριμηνιαίος έλεγχος: Πιο αναλυτικός έλεγχος με δοκιμή αντλιών και πίεσης.
Ετήσια συντήρηση: Πλήρης τεχνικός έλεγχος, συντήρηση όλων των εξαρτημάτων και αντικατάσταση φθαρμένων υλικών.
Το πρόγραμμα συντήρησης σχεδιάζεται ώστε να συμμορφώνεται πλήρως με τις απαιτήσεις του χώρου και της ισχύουσας νομοθεσίας.
Για οποιαδήποτε πληροφορία πάνω στα πυροσβεστικά συγκροτήματα που αφορά προμήθεια, κατασκευή, εγκατάσταση και συντήρηση μπορείτε να επικοινωνήσετε καθημερινά μαζί μας στο +30 23330 25704 για να συζητήσουμε τις ανάγκες της εγκατάστασης σας και να σας προτείνουμε την καλύτερη δυνατή λύση.
Τέλος μπορείτε να ακολουθήσετε την σελίδα μας στο facebook και στο youtube ή να εγγραφείτε στο newsletter μας αν σας ενδιαφέρει να ενημερώνεστε για μελλοντικά μας άρθρα σαν και αυτό.
Orca Pumps Α.Ε.
Κατασκευή-Εμπόριο-Επισκευή Αντλιών
1οχλμ Π.Ε.Ο. Αλεξάνδρειας - Θεσ/νίκης
Αλεξάνδρεια Ημαθίας, Τ.Κ. 59300 - Τ.Θ. 10
Τηλ.:23330 25704 | Φαξ: 23330 27706
e-mail: info@orcapumps.gr
Back To Top
Χρησιμοποιούμε cookies
Χρησιμοποιούμε cookies για την βελτίωση της εμπειρίας πλοήγησης του χρήστη.
Χρησιμοποιώντας τον ιστότοπο μας, αποδέχεστε όλα τα cookies σύμφωνα με την πολιτική μας. Περισσότερα »
Ρυθμίσεις cookies
